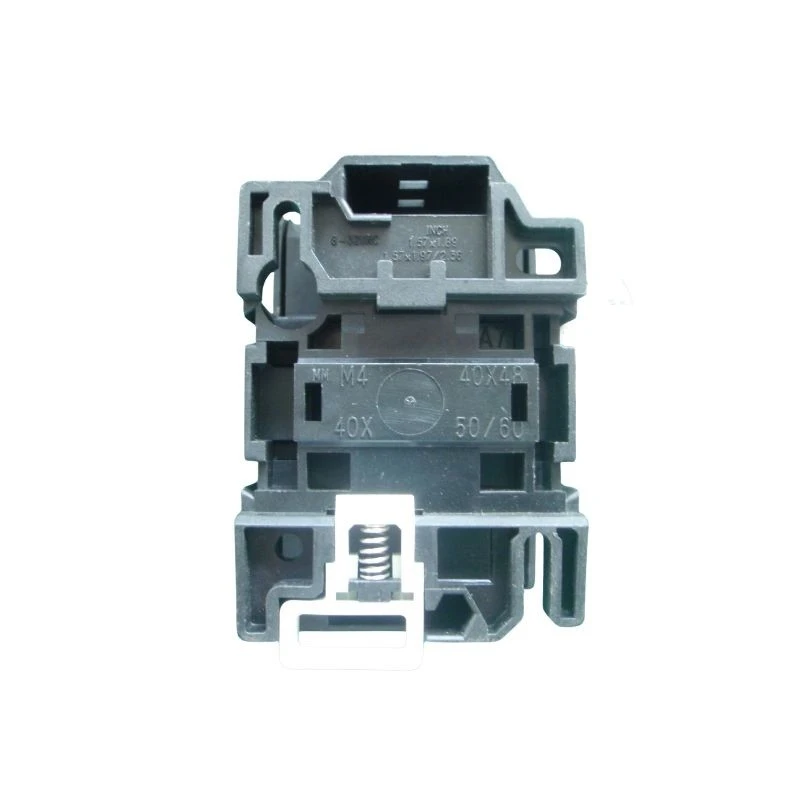

25A 220V maiņstrāvas magnētiskais kontaktors



25A 220V maiņstrāvas magnētiskais kontaktors ir 3 polu elektromagnētiskā komutācijas ierīce ar 25 ampēru nominālo darba strāvu un 220 V maiņstrāvas (50/60 Hz) vadības spoli. Tas ir izstrādāts attālinātai IESLĒGŠANAS/IZSLĒGŠANAS vadībai, un tas ir nozares-standarta risinājums drošai motoru, kompresoru, sūkņu, apgaismojuma un citu rūpniecisku vai komerciālu slodžu pārvaldībai. Tā izturīgā konstrukcija un uzticamā veiktspēja padara to par būtisku sastāvdaļu motoru starteros, strāvas sadales paneļos un automatizācijas sistēmās.



Galvenās specifikācijas



Parametrs	Specifikācija
Poļu skaits	3 polu (3 NAV galveno kontaktu)
Nominālā darba strāva (Ie)	25A (AC-3/AC-1)
Spoles spriegums	220 V maiņstrāva (50/60 Hz)
Nominālais izolācijas spriegums (Ui)	690V
Nominālais impulsu izturības spriegums (Uimp)	6kV
Izmantošanas kategorija	AC-3 (motora palaišana), AC-1 (pretestības slodzes)
Motora jauda (pie 380/400 V)	Aptuveni . 11kW
Motora jauda (pie 220/230 V)	Aptuveni . 5.5kW
Palīgkontakti	1NĒ + 1NC (iebūvēta, pieejamas papildu konfigurācijas)
Mehāniskais mūžs	Vairāk par vai vienāds ar 10 miljoniem operāciju
Elektriskais mūžs	Vairāk nekā vai vienāds ar 1 miljonu darbību (ar nominālo slodzi)
Darba temperatūra	-35 grādi līdz +70 grādiem
Montāža	DIN sliedes vai skrūvju stiprinājums
Standarti	IEC 60947-4-1, GB/T 14048.4



Funkcijas un priekšrocības



Uzticama 3 fāžu pārslēgšana – vienlaikus atver vai aizver visas trīs strāvas ķēdes, nodrošinot līdzsvarotu slodzes kontroli un drošu darbību.



220 V maiņstrāvas spole – savietojams ar standarta rūpnieciskās vadības spriegumiem, piedāvājot vieglu integrāciju esošajos vadības paneļos un PLC sistēmās. Spole darbojas droši 85% ~ 110% robežās no nominālā sprieguma.



Augsta pārrāvuma jauda – sudraba sakausējuma galvenie kontakti nodrošina izcilu loka pretestību un zemu kontaktu pretestību, spēj izturēt motora iedarbināšanas strāvu līdz pat 7 reizēm par nominālo strāvu.



Iebūvētie palīgkontakti — ietver 1 NO + 1NC papildu kontaktu pašturēšanas shēmām, bloķēšanai, statusa indikācijai vai PLC atgriezeniskajai saitei.



Kompakts un vietu taupošs — plāna korpusa dizains optimizē paneļa platību, ļaujot augsta blīvuma uzstādīšanai vadības skapjos.



Ilgs kalpošanas laiks – izstrādāts, lai nodrošinātu augstu mehānisko un elektrisko izturību, samazinot apkopes un nomaiņas izmaksas.



Vizuālais statusa indikators — iebūvētais mehāniskais indikators vienā mirklī parāda kontakta pozīciju (IESLĒGTS/IZSLĒGTS), lai atvieglotu problēmu novēršanu.



Liesmu slāpējošs korpuss – izgatavots no UL94 V-0 nomināla termoreaktīviem materiāliem, lai nodrošinātu drošību rūpnieciskās vidēs.



Tipiski pielietojumi

Šis 25A 220V maiņstrāvas magnētiskais kontaktors tiek plaši izmantots:



Motora starteri – savienoti pārī ar termiskās pārslodzes relejiem pilnīgai motora aizsardzībai.

HVAC sistēmas – kompresoru, ventilatoru un sūkņu kontrole.

Konveijera sistēmas – materiālu pārkraušanas iekārtu attālināta iedarbināšana/apturēšana.

Sūkņu vadības stacijas – ūdens sūkņi, apūdeņošanas sistēmas un notekūdeņu attīrīšana.

Rūpnieciskā automatizācija – integrācija ar PLC vadītām iekārtām.

Apgaismojuma vadības paneļi – lieljaudas apgaismojuma ķēžu pārslēgšana.

Apkures iekārtas – Krāsnis, krāsnis un rūpnieciskie sildītāji.



Sprecizēšana



Tips		CJX2-D09	CJX2-D12	CJX2-D18	CJX2-D25	CJX2-D32	CJX2-D40	CJX2-D50	CJX2-D65	CJX2-D80	CJX2-D95
Novērtēts strādā strāva (A)	AC3	9	12	18	25	32	40	50	65	80	95
	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Trīsfāzu motoru standarta jaudas rādītāji 50/60Hz kategorijā C-3 (kW)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominālā siltuma strāva (A)		20	20	32	40	50	60	80	80	125	125
Elektriskais mūžs	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehāniskais kalpošanas laiks (x10⁴)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktu skaits		3P+NĒ					3P+NC+NĒ
		3P+NC



Izmērs (mm)





Modelis	Izmērs (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
