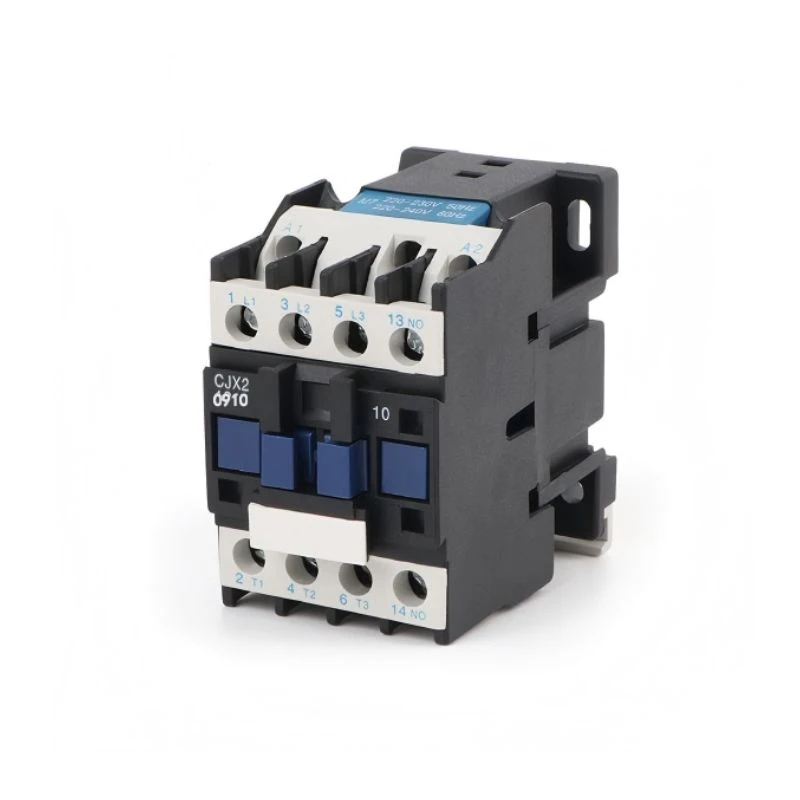

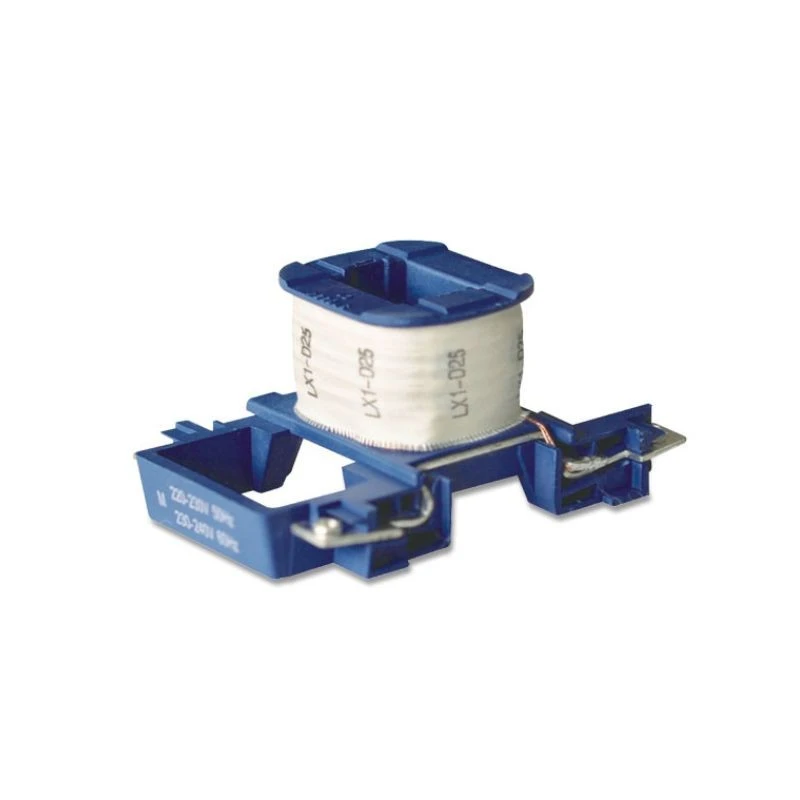

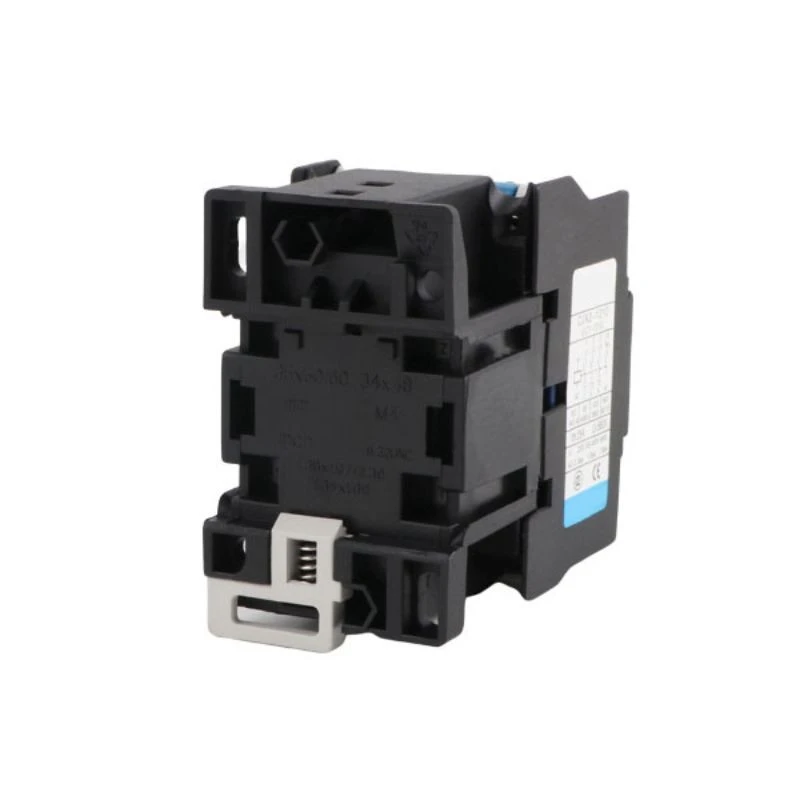

Spoles 220v magnētiskais kontaktors



Spoles 220 v magnētiskais kontaktors ir augstas veiktspējas elektromagnētiskā komutācijas ierīce, kas paredzēta tālvadībai un biežai barošanas ķēžu darbībai līdz 690 V maiņstrāvai. Šis kontaktors ir izstrādāts ar 220 V maiņstrāvas (50/60 Hz) darbības spoli, un tas nodrošina uzticamu IESLĒGŠANAS/IZSLĒGŠANAS vadību motoriem, apgaismojuma sistēmām, apkures slodzēm un citām rūpnieciskām iekārtām automatizācijas un elektroenerģijas sadales lietojumos.



Galvenās specifikācijas



Parametrs	Specifikācija
Spoles spriegums	220 V maiņstrāva (50/60 Hz)
Spoles enerģijas patēriņš	Aizzīmogots: 7–9 VA / Pacēlājs: 50–70 VA (atšķiras atkarībā no rāmja izmēra)
Nominālā darba strāva (Ie)	9A ~ 95A+ (atkarībā no modeļa)
Nominālais izolācijas spriegums (Ui)	690V / 1000V
Nominālais impulsu izturības spriegums (Uimp)	6kV ~ 8kV
Poļi	3 polu (galvenie kontakti) + palīgkontakti
Palīgkontakti	1NO+1NC vai 2NO+2NC (konfigurējams)
Mehāniskais mūžs	Vairāk par vai vienāds ar 10 miljoniem operāciju
Elektriskais mūžs	Vairāk nekā vai vienāds ar 1 miljonu darbību (ar nominālo slodzi)
Darba temperatūra	-35 grādi ~ +70 grādi
Montāža	DIN sliedes vai skrūvju stiprinājums
Standarti	IEC 60947-4-1, GB/T 14048.4



Funkcijas un priekšrocības



• Uzticama elektromagnētiskā sistēma – spoles 220v magnētiskais kontaktors ģenerē spēcīgu magnētisko lauku pozitīvai kontaktu slēgšanai, nodrošinot stabilu vadītspēju pat pie sprieguma svārstībām (darbojas ar 85% ~ 110% no nominālā sprieguma).



• Liela pārrāvuma jauda — sudraba{0}}sakausējuma galvenie kontakti nodrošina izcilu loka pretestību un zemu kontaktu pretestību, ļaujot droši pārtraukt lielas ieslēgšanas strāvas (motora palaišanas strāva līdz 7 × ie).



• Daudzpusīga palīgkontaktu konfigurācija — iebūvētie{0}}palīgkontakti atbalsta pašturēšanas, bloķēšanas un signāla atgriezeniskās saites shēmas, lai netraucēti integrētos PLC un releju loģikas sistēmās.



• Klusa darbība (atsevišķos modeļos) — atsevišķām versijām ir maiņstrāvas/līdzstrāvas iekšējais taisngriezis, kas darbina spoli ar līdzstrāvu, ievērojami samazinot troksni un troksni darbības laikā.



• Ātra un vienkārša uzstādīšana – Kompakta korpusa konstrukcija ar skaidriem spaiļu marķējumiem (A1/A2 spolei, 1/L1, 3/L2, 5/L3 galvenajai ķēdei) atvieglo ātru elektroinstalāciju. Papildu piesprādzēt{9}}piederumus, tostarp papildu kontaktu blokus, mehāniskos bloķētājus un pārsprieguma slāpētājus.



• Izturīga konstrukcija — liesmas{0}}termoreaktīvais korpuss (UL94 V-0) nodrošina drošību un ilgmūžību skarbos rūpniecības apstākļos.



• Vizuālais statusa indikators — iebūvēts{0}}mehāniskais indikators vienā mirklī parāda kontakta pozīciju (IESLĒGTS/IZSLĒGTS), lai atvieglotu problēmu novēršanu.



Tipiski pielietojumi

Motoru starteri un motoru vadības centri (MCC)

HVAC kompresori un ventilatora vadības ierīces

Konveijera sistēmas un materiālu apstrādes iekārtas

Apgaismojuma kontaktoru paneļi

Sūkņu vadības stacijas

Rūpnieciskās krāsns un sildītāja vadības ierīces

Liftu un celtņu vadības ierīces

Lauksaimniecības un apūdeņošanas iekārtas



Atlases rokasgrāmata



Rāmja izmērs	Nominālā strāva (Ie)	Motora jauda (220 V)	Motora jauda (380 V)
09	9A	2,2 kW	4 kW
12	12A	3 kW	5,5 kW
18	18A	4 kW	7,5 kW
25	25A	5,5 kW	11 kW
32	32A	7,5 kW	15 kW
40	40A	11 kW	18,5 kW
50	50A	15 kW	22 kW
65	65A	18,5 kW	30 kW
80	80A	22 kW	37 kW
95	95A	30 kW	45 kW



Drošība un atbilstība

IEC/EN 60947-4-1 sertificēts

Saderīgs ar CCC, CE un RoHS (atkarībā no modeļa/reģiona)

Iebūvēts{0}}pārsprieguma slāpēšanas gatavība (ārējais modulis nav obligāti)

Fāzes atteice un aizsardzība pret pārslodzi, ja tā ir savienota pārī ar termiskās pārslodzes releju

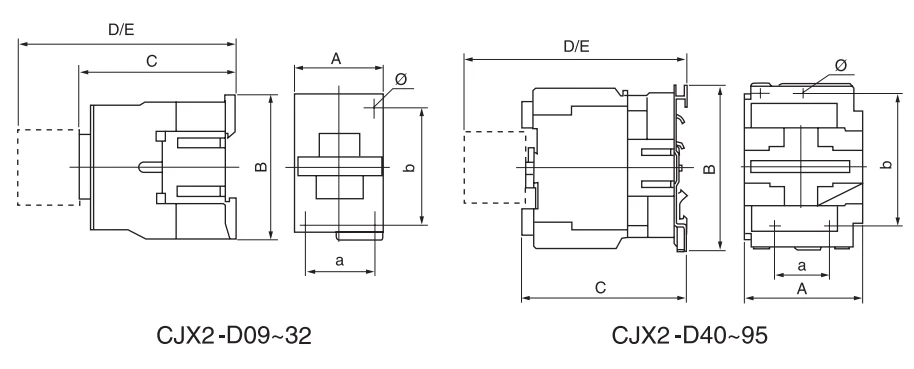

Izmērs (mm)





Modelis	Izmērs (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
